　　华为麒麟980是第一个公开宣布的7nm工艺移动芯片，台积电代工，集成了多达69亿个晶体管，但对于核心面积一直讳莫如深，只是说不到100平方毫米，这就很容易让人以为会是90 平方毫米的样子。现在，chiprebel首次公布了麒麟980的内核照片，终于揭开了不少内部秘密。

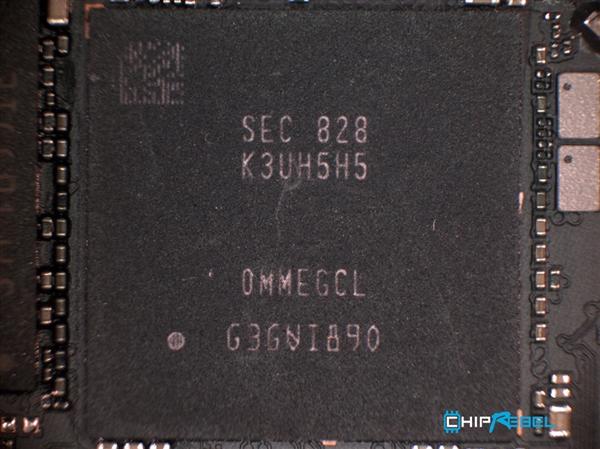

封装表面照

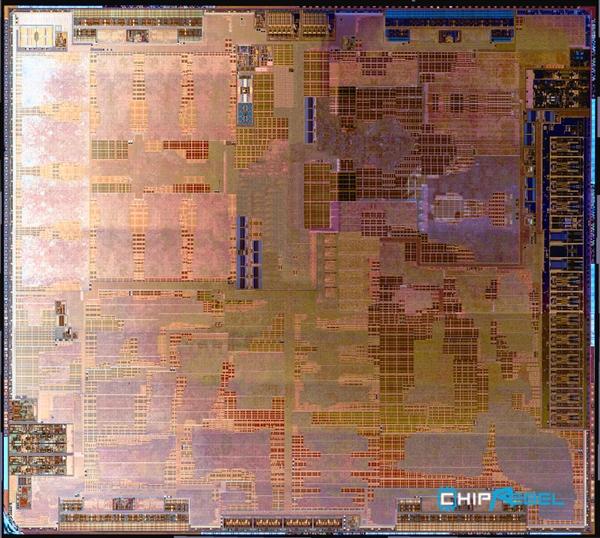

正面内核照

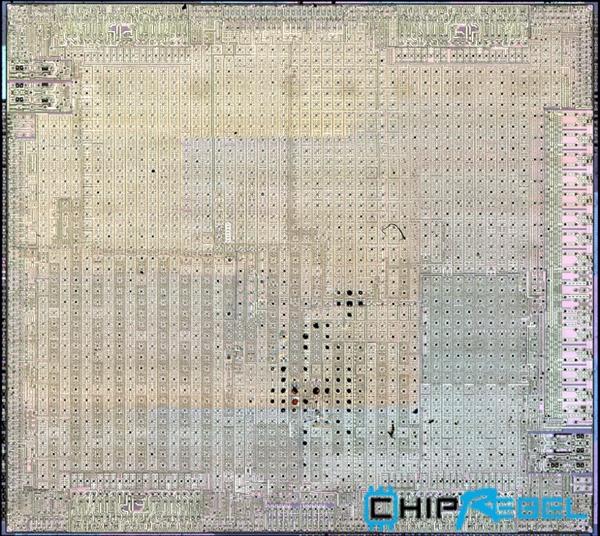

正面内核照

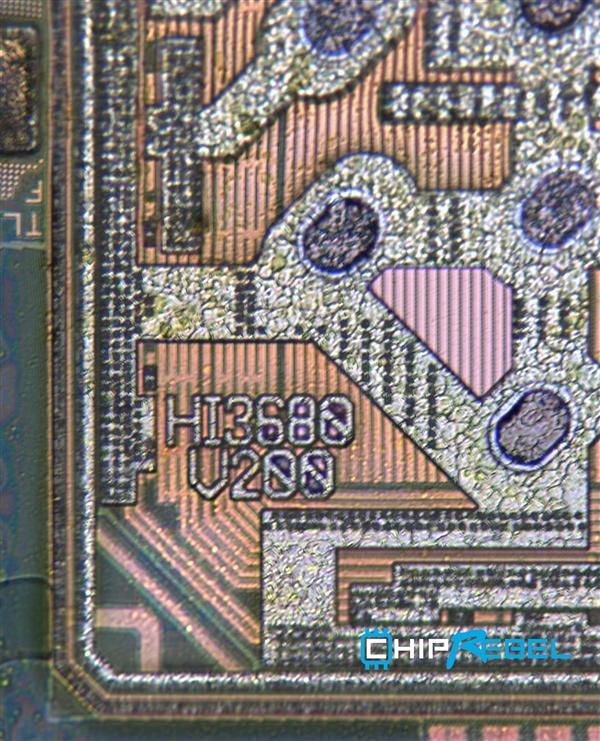

一个角落里可以看到标记hi3680 v200

　　首先可以确认，麒麟980的内核面积只有74.13平方毫米，不但大大小于官方给出的范围，也比麒麟970 96.72平方毫米小了足足30％ ，可见台积电7nm实在给力。

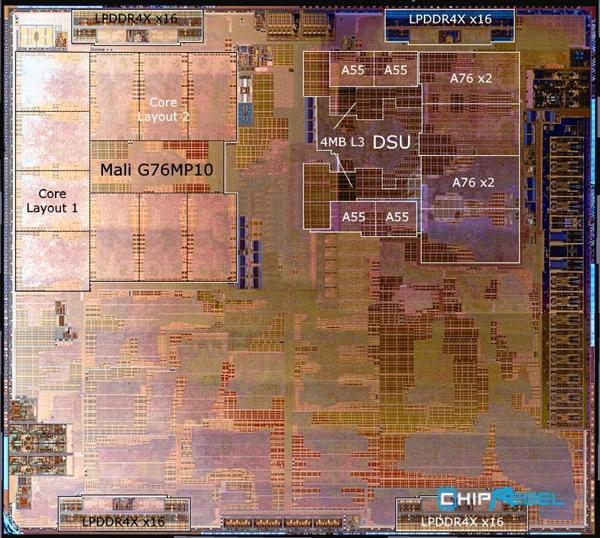

　　anandtech还根据内核照画出了不同模块的分布：

左上角是mali-g76 gpu ，一共10个核心，最大特点是计算能力翻番，差不多相当于20个上代g72核心。

　　右上角是cpu，麒麟首次采用dynamiq配置，包括两个a76大核心、两个a76中核心、四个a55小核心。

　　注意，a76核心分为两组，每一组的物理布局明显不同，显然有各自的电压和频率控制层，针对高低频率不同优化。

　　八个cpu核心中间是dsu，也就是dynamiq share unit(动态配置共享单元)，以及4mb三级缓存。

　　此外还可以看到四组lpddr4x内存控制器，但是两个npu神经网络单元核心在哪里实在找不到 ，并没有两歌完全相同的区域，难道俩核心还不一样？

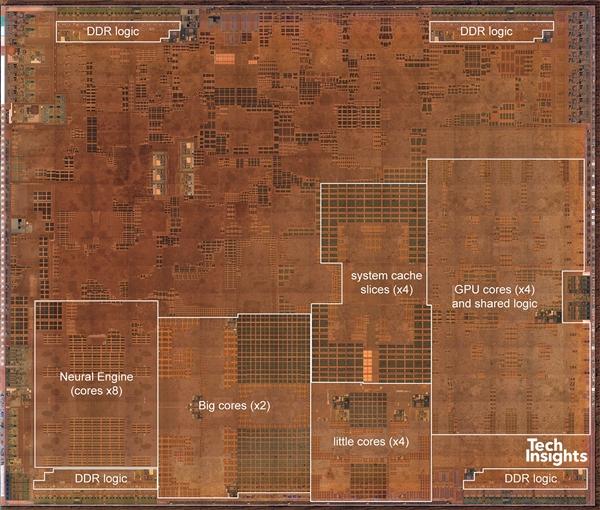

同样7nm的苹果a12
